渣油泵安裝尺寸

渣油泵安裝尺寸,重油煤焦油泵安裝尺寸,高壓齒輪泵安裝尺寸渣油泵安裝尺寸根據價質的特性在結構主要零部件材質以及軸端密封等方面均做了相應的改進,使得本泵更適應特定的介質,使用壽命是同種一般齒輪泵的5倍以上.

產地：中國>河北>滄州

供應商：泊頭市特種油泵閥制造有限公司

121351442

電話：0317-8198985 0317-8198975

手機：15231785663

傳真：0317-8198975

渣油泵安裝尺寸詳細介紹

標簽：渣油泵安裝尺寸|重油煤焦油泵安裝尺寸|高壓齒輪泵安裝尺寸

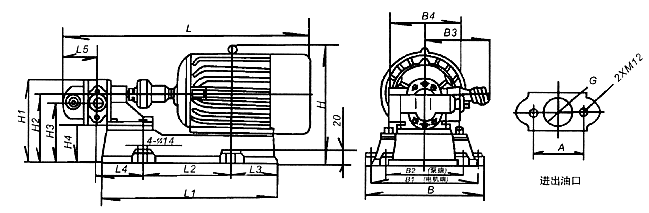

ZYB-18.3～ZYB-83.3外型、安裝尺寸及重量

型號
L
L₁
L₂
L₃
L₄
L₅
H
H₁
H₂
H₃
H₄
B
B₁
B₂
B₃
B₄
A
G
重量
Weight(kg)
ZYB-18.3
566
391
239
86
75
86
230
176
130
109
40
259
225
190
155
192
52
G³/₄"
62.15
ZYB-33.3
618
416
256
86
82
93
285
186
140
119
50
279
245
190
180
192
52
G³/₄"
66.8
ZYB-55
595
391
239
86
89.5
100.5
230
176
130
109
40
259
225
190
155
192
70
G1"
64.15
ZYB-83.3
652
416
256
94
102
113
285
186
140
119
50
279
245
190
180
192
78
G1¹/₂"
70.15

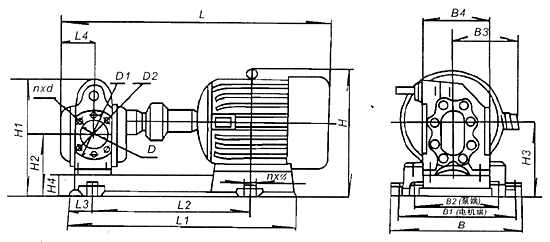

ZYB-200～ZYB-960外型、安裝尺寸及重量

型號	L	L₁	L₂	L₃	L₄	n×φ	H	H₁	H₂	H₃	H₄	B	B₁	B₂	B₃	B₄	D	D₁	D₂	n×d	重量 Weight(kg)
ZYB-200	709	577	419	58	90	4×φ16	355	314	168	202	50	326	290	240	190	214	φ50	φ110	φ140	4×M12	135
ZYB-300	883	715	502	80	124	4×φ22	423	378	198	240	70	390	340	280	210	228	φ70	φ123	φ155	6×M14	173
ZYB-483.3	972	795	565	890	124	4×φ22	465	378	198	240	70	450	400	290	255	228	φ70	φ123	φ155	6×M14	213
ZYB-633	1074	901	629	100	145	4×φ22	500	455	258	275	70	450	400	285	255	280	φ100	φ158	φ190	8×M14	274.5
ZYB-960	1099	900	635	100	145	4×φ22	525	455	283	275	70	470	420	285	285	280	φ100	φ158	φ190	8×M14	304.5

ZYB1.5/2.0-7.5/2.0型泵外型、安裝尺寸

型號	L	L₁	L₂	L₃	B₁	B₂	B₃	H	H₁	H₂	G	φD	4-φd
ZYB-1.5/2.0	193.5	45	75	138.5	114	138	95	132	67.5	87	G3/4"	18	10
ZYB-2.1/2.0	198.5	48	78	142.5	124	154	110	164.5	86	112	G1"	18	10
ZYB-3/2.0	198.5	48	78	142.5	124	154	110	164.5	86	112	G1"	18	10
ZYB-4.2/2.0	220	58	88	155	160	190	140	205	107.5	140	G1¹/₄"	28	12
ZYB-7.5/2.0	239	65	98	164.5	160	190	140	205	107.5	140	G1¹/2"	28	12
ZYB-12/2.0	360	106	136	257	190	220	210	256	136	178	G2"	32	14

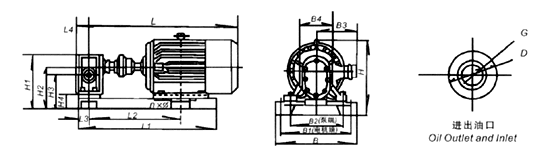

　ZYB-1.5/2.0～ZYB-12/3.5外型、安裝尺寸重量

型號	L	L₁	L₂	L₃	L₄	H	H₁	H₂	H₃	H₄	B	B₁	B₂	B₃	B₄	G	D	n×φ	重量 Weight(kg)
ZYB-1.5/2.0	582	486	339	47.5	55	290	190	145	125.5	58	293	257	190	180	95	G³/₄"	φ36	4×φ18	56
ZYB-2.1/2.0	586	493	344	49	56	302	210	157	131	45	293	257	206	180	110	G1"	φ50	4×φ18	63.5
ZYB-3/2.0	605	499	349	49	56	310	210	157	131	45	333	297	206	190	110	G1"	φ50	4×φ18	77.5
ZYB-4.2/2.0	720	585	420	54	65	373	255	190	157.5	50	368	332	242	210	140	G1¹/₄"	φ70	4×φ18	121
ZYB-7.5/2.0	780	637	448	60	75	378	260	195	162.5	55	368	332	242	210	140	G1¹/₂"	φ70	4×φ18	136
ZYB-12/2.0	1020	862	616	78	103	468	321	243	201	65	416	380	272	255	210	G2"	φ95	4×φ18	173
